Drive-in anchor M 10

SKU 1336-1
EAN 0640813262990
Original price CHF 1.00 - Original price CHF 47.00
Original price
CHF 1.00
CHF 1.00 - CHF 47.00
Current price CHF 1.00
Availability:
in stock, ready to be shipped
Availability:
Out of stock
Availability:
Out of stock
Availability:
Out of stock

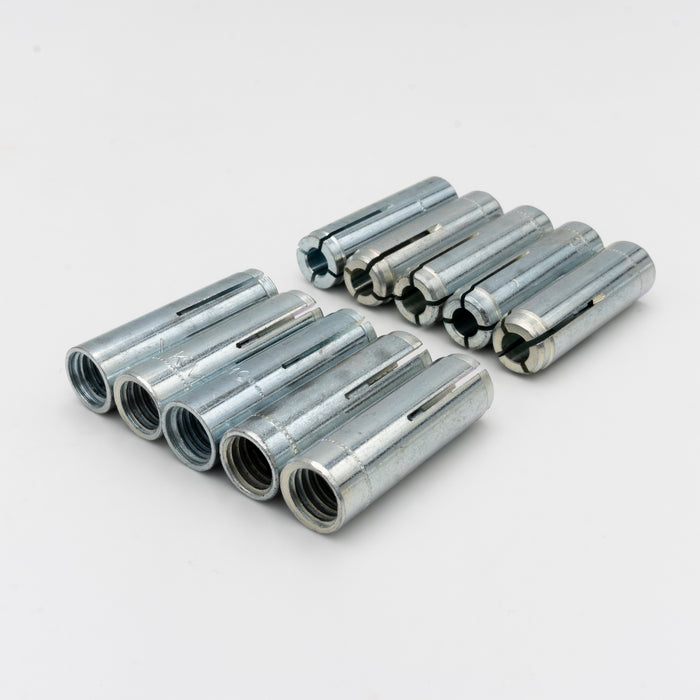

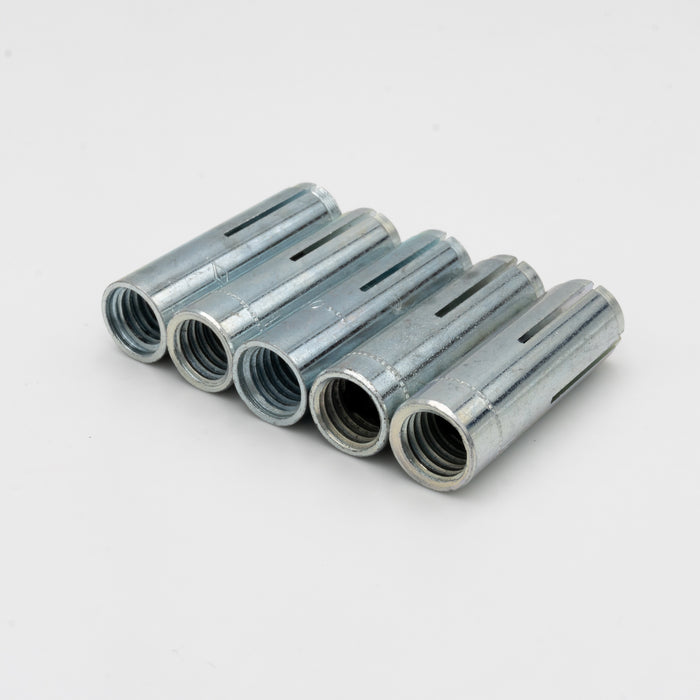

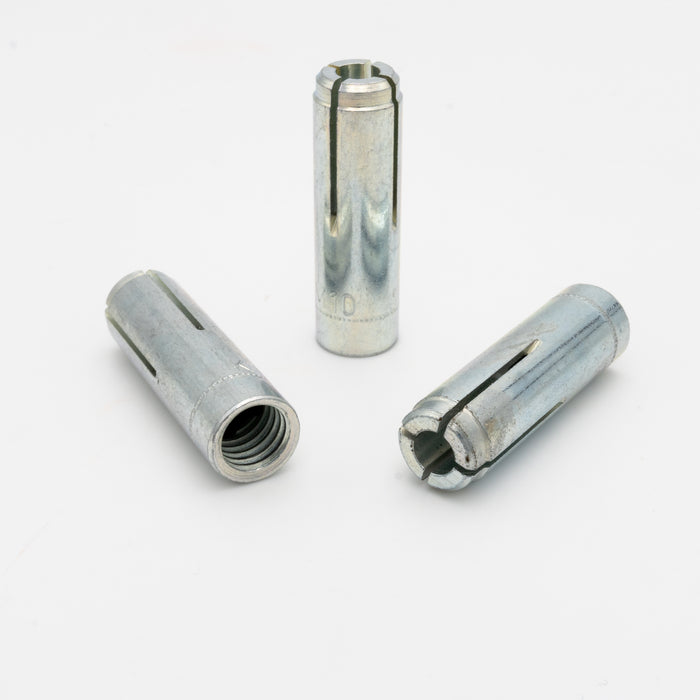

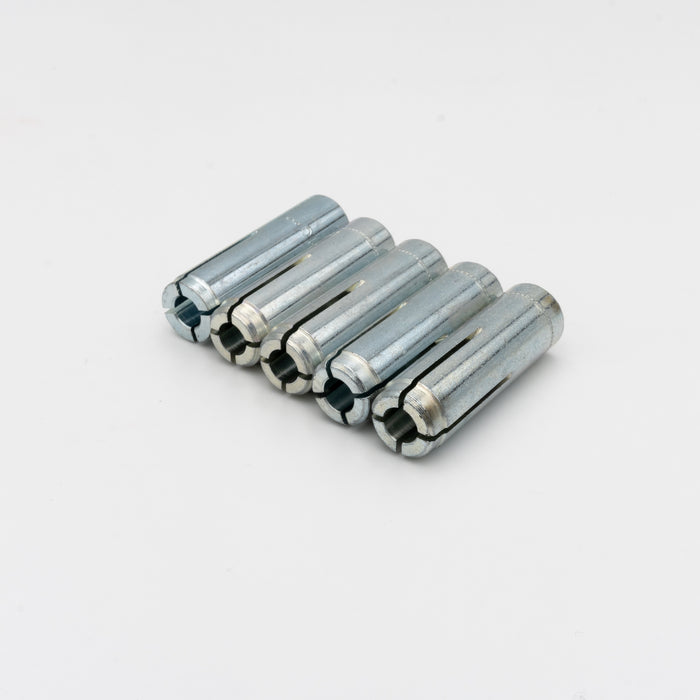

Drive-in anchor M10

The best solution for a climbing wall where the climbing holds are to be attached directly to the concrete wall

Drilling depth [mm] (anchoring depth, setting depth) 44

Drill hole diameter [mm] 12

Recommended load per dowel in non-cracked concrete [kN] incl. partial safety factor 3.0

Torque when anchoring 15

Thread diameter [mm] 10

Application:

The drop-in anchor is ideal for attaching climbing holds in non-cracked concrete.

Characteristics:

  • Impact anchors are suitable for all screws and threaded rods with a metric thread
  • The low setting depth reduces the drilling time and enables cost-effective assembly
  • After being hammered in, multiple removal or attachment is possible, since the anchor itself remains in the drilled hole
  • Galvanized
  • Approval ETA-04/0011 for anchoring in non-cracked concrete
  • Approval Z-21.1-1745 for anchoring light ceiling coverings
  • Fire protection tested
Eigenschaften und Montage

Eigenschaften:

  • Werkstoff: Stahl verzinkt
  • metrisches Innengewinde M10
  • dickwandige Ausführung (Plattenstärke ca. 2 mm)
  • Mutternhöhe (inkl. Platte): ca. 12,0 mm
  • erforderlicher Vorbohrdurchmesser: ca. 12 mm
  • Befestigung der Spezial-Einschlagmutter mit 2 Spanplattenschrauben
    (ca. 4 mm Durchmesser)
  • Befestigung der Klettergriffe mit einer gewöhnlichen M10 Schraube

Option mit Spanplattenschrauben,
Eigenschaften der Spanplattenschrauben:

  • Vollgewindeschraube mit formschönen Pan Head Kopf zur universellen
    Befestigung von Metallbeschlägen oder Halterungen aus Kunststoff in Holz
    im trockenen Innen- oder Feuchtbereich
  • Ideale Kraftübertragung dank RW-Antrieb
  • Mehr Power durch größere Kontaktfläche am Bit
  • Mehr Stabilität, einhändiges Arbeiten, punktgenaues Ansetzen durch
    Steck-Effekt und perfekten Sitz des Bits
  • ASSY 4 PH Stahl verzinkt Vollgewinde Pan Head RW
  • SHR-PANHD-HO-RW20-(A3K)-5X20/18, ASSY
    4 PH

Fazit:

Die Spezial-Einschlagmutter "PROFESSIONAL" bietet Ihnen eine
hochwertige Alternative zur normalen Einschlagmutter. Auch weist sie Vorteile
gegenüber anderen Spezial-Einschlagmuttern, die mit 4 Spanplattenschrauben
montiert werden, auf. Der Grund hierfür ist nicht nur der halbierte
Arbeitsaufwand bei der Befestigung der Spezial-Einschlagmutter
"PROFESSIONAL", sondern auch ihre Belastbarkeit. Denn die zwei Löcher
für die Spanplattenschrauben haben einen wesentlich größeren Durchmesser als
die vier Löcher in einer herkömmlichen Spezial-Einschlagmutter. Dadurch können
bei der Montage der "PROFESSIONAL" dickere Schrauben verwendet
werden, wodurch Ihre Klettergriffe den optimalen Halt bekommen.

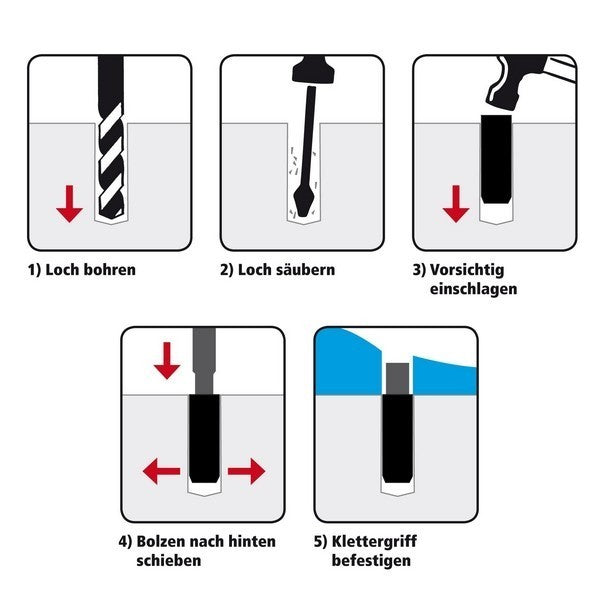

Montage
Als ersten Schritt legen Sie ein Raster an und markieren alle Stellen, wo später die Einschlagmuttern gesetzt werden sollen. Für Boulderwände empfiehlt sich ein Lochraster von 10 cm (Bedarf pro qm: 95 Einschlagmuttern oder 15 cm (Bedarf pro qm: 45 Einschlagmuttern), wobei jeweils die zweite Reihe versetzt zur oberen Reihe ist. Eine andere Variante ist, dass Sie genau so viele Einschlagmuttern verwenden, wie Sie Klettergriffe haben. Der Nachteil an dieser Variante ist, dass Sie wenig Umschraubmöglichkeiten an der Wand haben. Zudem müssten bei einer Erweiterung der Kletterwand für mehr Einschlagmuttern, die ganzen Platten wieder abmontiert werden.Nachdem markieren der Stellen für die Einschlagmutter, bohren Sie dort 12 mm Löcher. In diese wird die Einschlagmutter von der Rückseite in die Platte eingeschlagen. Für einen besseren Halt der Einschlagmutter, tragen Sie bitte einen speziellen Holz-Metall-Kleber auf die Mutter auf.
